非介入式负荷辨识技术核心产品

负荷辨识感知终端参数功能NDTU-320ENDTU-210E电源额定电压AC220V（±20%）额定频率50 Hz（-6%～+2%）功耗正常工作≤5W，4G 通讯下最大动态功耗≤8W数据采集计量采集三相计量，0.5 级采集通道3路12路采集器功能支持漏电流采集0-100mA,精度0.2%（1路可配置）0-100mA,精度0.2%（1-6路可配置）精度指标负荷辨识分解到户辨识单用户辨识辨识电器类型空

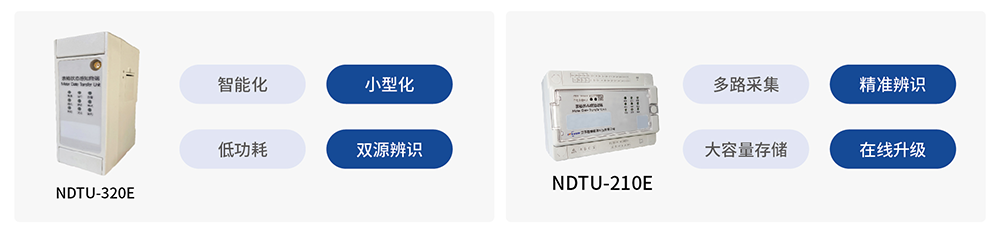

负荷辨识感知终端

图片关键词

	参数功能	NDTU-320E	NDTU-210E
电源	额定电压	AC220V（±20%）
	额定频率	50 Hz（-6%～+2%）
	功耗	正常工作≤5W，4G 通讯下最大动态功耗≤8W
数据采集	计量采集	三相计量，0.5 级
	采集通道	3路	12路
	采集器功能	支持
	漏电流采集	0-100mA,精度0.2%（1路可配置）	0-100mA,精度0.2%（1-6路可配置）
精度指标	负荷辨识	分解到户辨识	单用户辨识
	辨识电器类型	空调类、电热水器类、电热类、厨房电器类、冰箱类、洗衣机类、照明类、微功率类、其它类等共11大类电器
	辨识精度	空调类：90% 电热类：90% 电瓶车：90% 厨房电器类：85%-90%
通讯	通信规约	支持698协议、645协议、ModBus 规约
	通讯方式	下行：2路RS-485，上行：4G/HPLC宽带电力线载波通信
接口	人机接口	可外接手持调试终端，显示采集数据，并配置相关参数
	传感器接口	支持外接温度、烟雾、水浸等智能传感器
输出	脉冲输出	有功脉冲/无功脉冲
其他	状态指示	电源、运行、告警、通讯、辨识、调试、有功、无功等
	外型尺寸（长×宽×高）	133mm52mm80mm	160mm109mm67mm

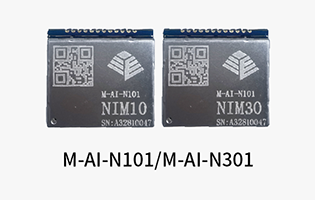

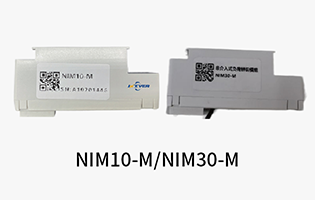

负荷辨识模块/模组【NIM】

图片关键词

NIM系列非介入式负荷辨识模块/模组满足国家电网公司智能物联电能表相关规范，M-AI-N101/M-AI-N301模块符合南方电网公司相关规范，配合智能物联电能表实现非介入式负荷辨识感知等高级量测功能。

	参数功能	NIM10	NIM30	NIM10-M	NIM30-M	M-AI-N101	M-AI-N301
电源	工作电源	DC3.3V±10%		DC3.3V±10%		DC3.3V±10%
	功耗	≤0.75W	≤1.5W	≤0.75W	≤1.5W	≤0.75W	≤1.5W
通讯	通讯规约	国网698		国网698		国网645
	通讯接口	UART串行接口（速率9600bps）
	采样数据接口	SPI（通信速率最大可支持6Mbps ）
	辨识精度	空调类：90%；电热类：90%；电瓶车：90%；厨房电器类：85%-90%
产品配置	加密功能	选配
	在线升级	支持
	指示灯	支持
尺寸安装	尺寸	22mm20mm3mm		81mm35mm18mm		22mm20mm3mm
	引脚方式	邮票孔，贴片焊接		国网物联表标准模组接口		邮票孔，贴片焊接

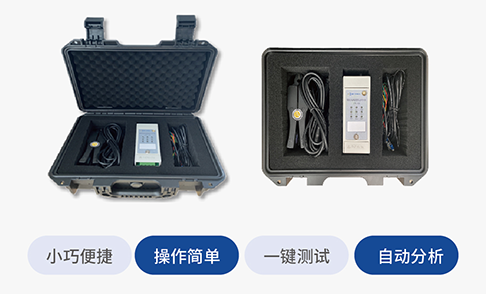

居民用电智能分析仪

图片关键词

基于智能高精度采样模块及边缘智能算法模型，实现居民户内电器构成、用电量分析、异常用电诊断、电能表校核等功能，辅助电网公司解决居民用电纠纷排查及异常诊断服务。

	参数功能	居民用电智能分析仪
电源	参比电压	AC220V（±20%）
电源	额定电流	In：0~80A
功能配置	边缘感知	高频采样、负荷辨识、漏电流采集、大功率常开电器异常告警等功能。
	测量范围	L-N 100~420V
	计量精度	0.5级
	数据存储	60天
	通信接口	蓝牙BLE5.0/4G通讯（选配）
工作方式	接线形式	单相/三相
	取电方式	一体化压接式取电
	操作方式	手机APP本地交互
尺寸	尺寸	采集单元：133mm52mm80mm
